产品概述

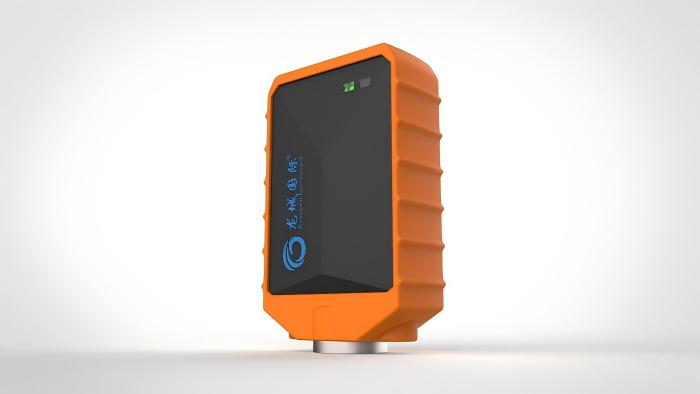

        LC-880多功能动平衡仪，是专门针对旋转设备动平衡而设计的，用于现场设备动平衡矫正使用，在此之上，系统支持，点检功能，故障诊断功能。

（手机为选配）

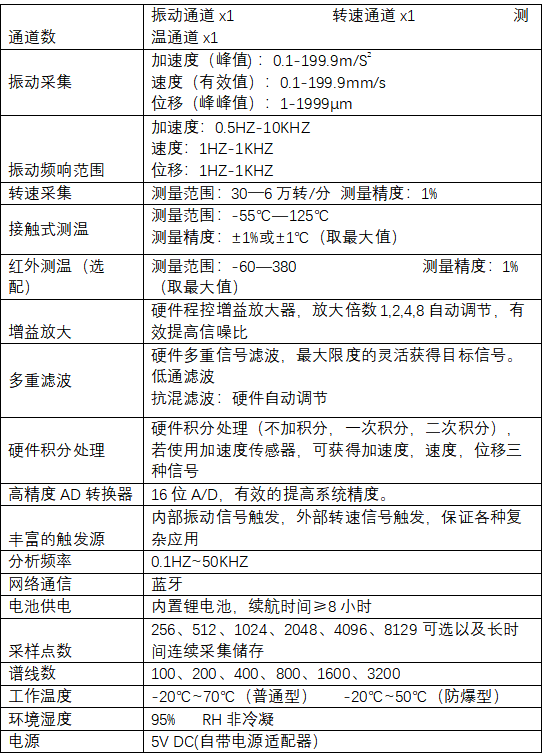

产品功能

1.动平衡

        具有单面、双面动平衡能力，可适合不同种类转子的现场平衡。可以在现场迅速判断机械设备运行状态，分析出机械设备是否存在动平衡不良故障。如果存在，则可以利用系统提供的试重法或影响系数法进行动平衡校正，系统将自动解算出加(减)配重的质量大小和角度。许多情况下，一次动平衡校正就可以去除转子(轴系)90%以上的不平衡。

1) 设备连接操作

        设备旋转体上贴上反光贴、LC-880开机，水平吸附在电机负载侧，连接好转速传感器。打开振动无忧APP、终端设置、终端仪器绑定搜索到自己的设备，点击第一进行绑定。

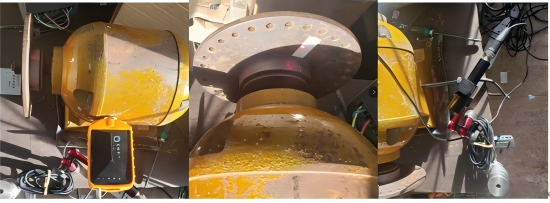

图1 设备连接

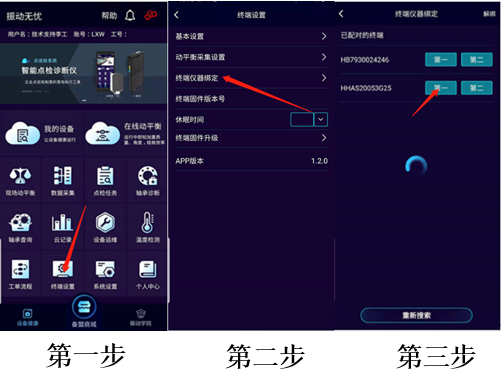

图 2设备绑定步骤

终端设置——终端设置绑定——第一

2) 动平衡操作步骤

        点击现场动平衡、单面动平衡、输入相应的参数、下一步、开启电机并点开始。

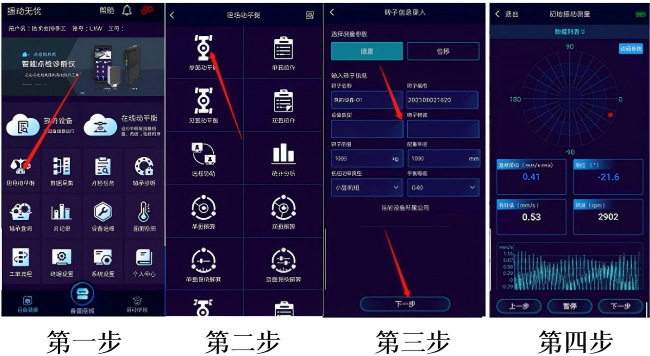

图 3转子配置

现场动平衡——单面动平衡——输入转子信息——下一步——开始——下一步

3) 配置试重

        等待手机提示停止后关闭电机，根据提示在0度配置4.57g，点击下一步启动电机。

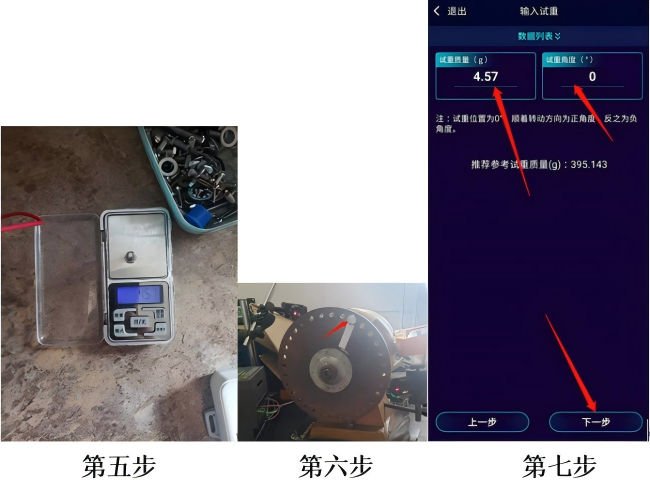

图 4配置试重

配重——输入配重——下一步

4) 一次配重

        点击开始等待其自动停止后关闭电机取下试重，点击下一步，根据提示5.4度位置配置1.47g，点击开始启动电机。

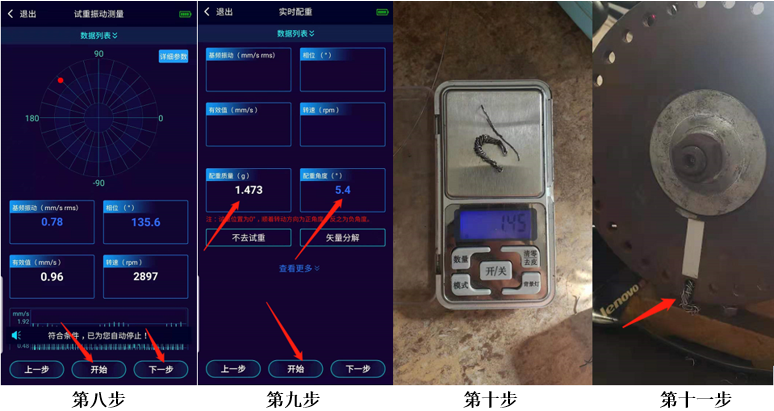

图 5第一次配重

开始——下一步——配重——开始

5) 二次配重

        点击开始等待手机停止后关闭电机，在112度配置0.67g，点击开始并开启电机。

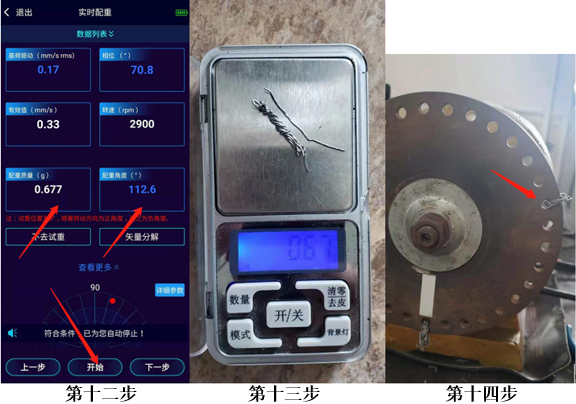

图 6二次配重

开始——配重

6) 平衡结果

        点击开始等待手机提示停止后关闭电机，此次平衡结果是0.05mm/s。点击下一步查看平衡结果，点击查看报告可看到平衡结论，导出平衡结果。

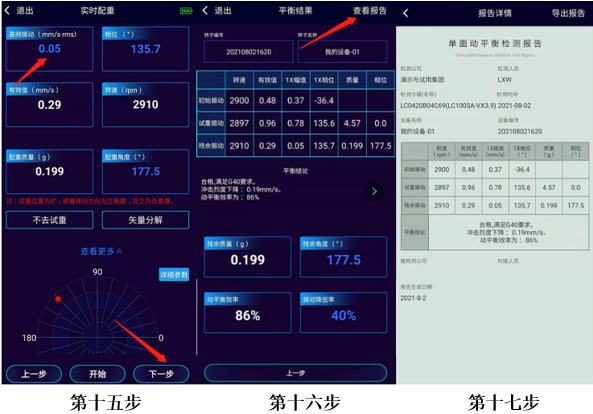

图 7平衡结果

下一步——查看报告——导出报告

2. 滑块动平衡

1) 设备连接操作

        设备旋转体上贴上反光贴、LC-880开机，水平吸附在电机负载侧，连接好转速传感器。打开振动无忧APP、终端设置、终端仪器绑定搜索到自己的设备，点击第一进行绑定。

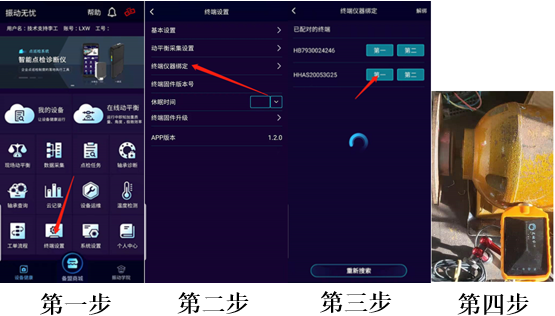

图 8设备绑定步骤

终端设置——终端设置绑定——第一

2) 动平衡操作步骤

        点击现场动平衡、单面滑块动平衡、输入相应的参数、下一步、开启电机并点开始。

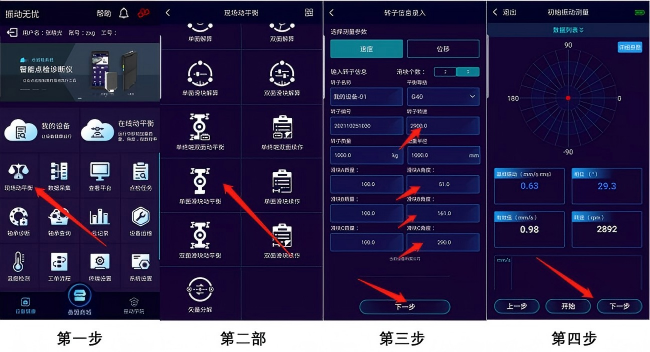

图 9动平衡操作

现场动平衡——单面滑块动平衡——输入转子信息——下一步——开始——下一步

3) 配置角度

        等待手机提示停止后关闭电机，根据提示滑块A移动到76°，点击下一步启动电机。

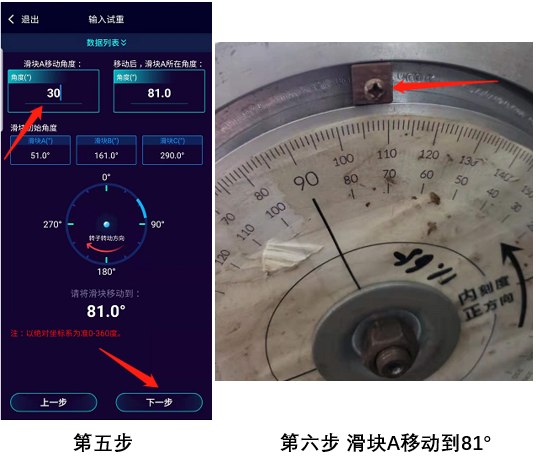

图 10输入试重

滑块A输入角度——下一步——移动滑块A到81°

4) 试重测量

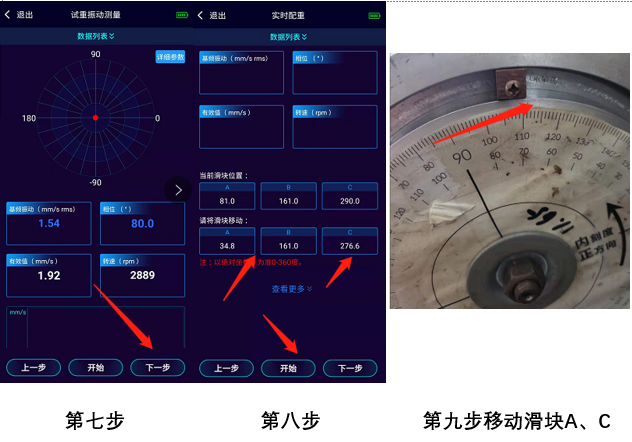

        点击开始进入试重测量，等待其自动停止后，点击下一步，根据提示移动滑块A、C到相应位置

图 11

下一步——开始——移动滑块

5) 平衡结果

        点击开始等待手机提示停止后关闭电机，此次平衡是0.25mm/s。点击下一步查看平衡结果，点击查看报告可看到平衡结论，导出平衡结果。

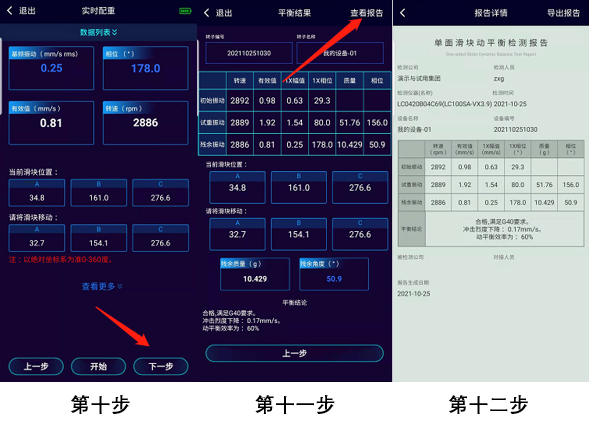

图 12平衡结果

下一步——查看报告——导出报告

3. 故障诊断

        可进行振动、温度测量、现场观测波形、频谱，还可以将每台设备的工艺量、观察量手工录入，做到对每一台机器的运行状态都了如指掌。

1) 设备链接

        LC-880开机，水平吸附在电机负载侧，链接好转速传感器。打开振动无忧APP、终端设置、终端仪器绑定搜索到自己的设备，点击第一进行绑定。

图 13设备绑定

终端设置——终端设置绑定——第一

2) 故障诊断操作过程

        APP首页、数据采集、振动分析、故障诊断右上角，采集设置可选择/创建公司，工厂，设备、测点、测向，点击确定进入故障诊断可选择数据类型、分析频率、采样点数，点击开始等数据稳定后保存即可。

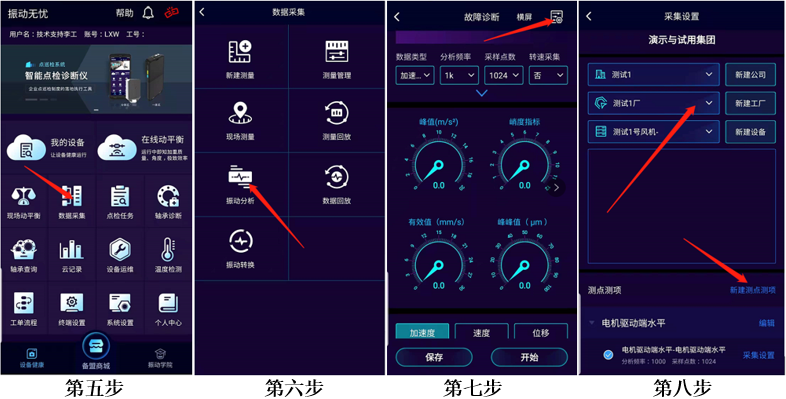

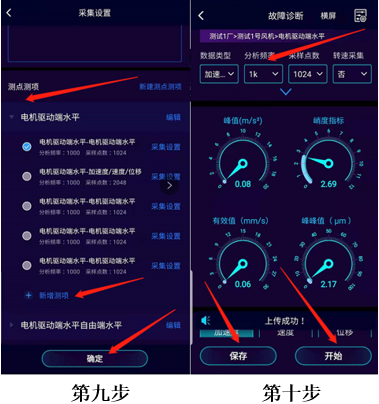

图 14故障诊断操作

数据采集——振动分析——右上图标——采集设置——开始采集——保存

3) 数据回放

        数据采集界面，点击、数据回放、测试一号风机、选择相对应的测点即可看到结果。

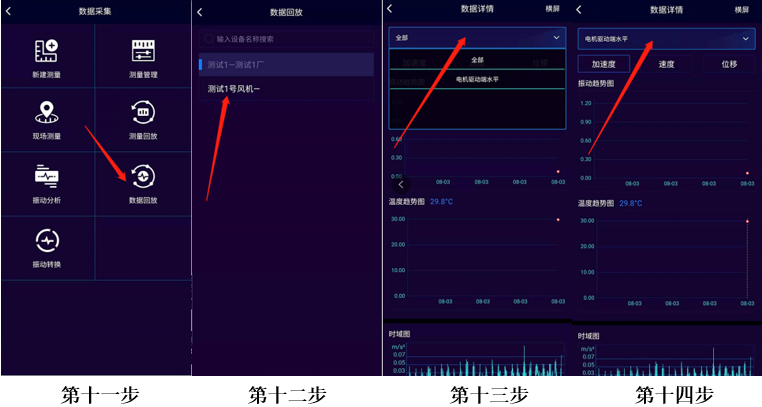

图 15数据回放

数据回放——点击采集设备——全部——电机驱动端水平

4. 轴承诊断

        轴承状态结论清晰直观：直接按绿、黄、红来指示，同时配以文字说明，如：润滑不良等直接文字提示。

1) 设备链接

LC-880开机，水平吸附在电机负载侧，链接好转速传感器。打开振动无忧APP、终端设置、终端仪器绑定搜索到自己的设备，点击第一进行绑定。

图 16设备连接

终端设置——终端设备绑定——第一

2) 轴承诊断操作步骤

        APP首页、轴承诊断、右上角可选择/创建公司、工厂、车间、设备、测点、测向，根据实情选择对应的测点测向点击确定，进入轴承诊断界面点击开始等待其诊断结果即可。

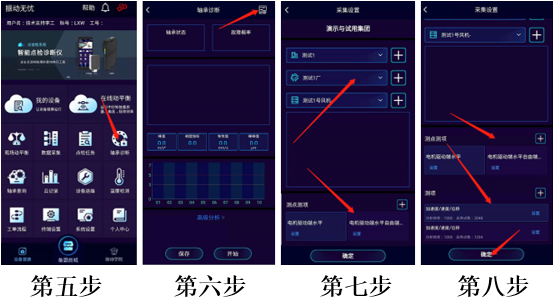

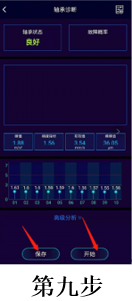

图 17轴承诊断操作步骤

轴承诊断——右上——采集设置——开始 采集——保存
