产品概述

        LC-530 多功能在线监测终端可接入现场具有 485 通讯的设备，支持标准的485 通讯协议，同时可采集 4-20mA 状态量。解决数据有线传输带来的限制。

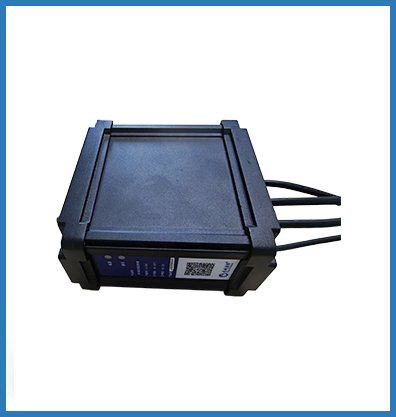

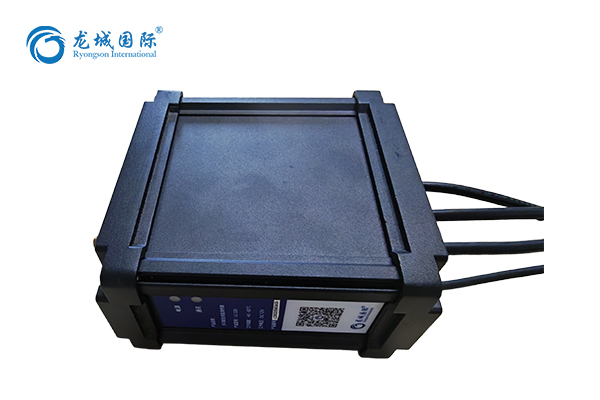

图. 1 LC530 多功能在线监测终端

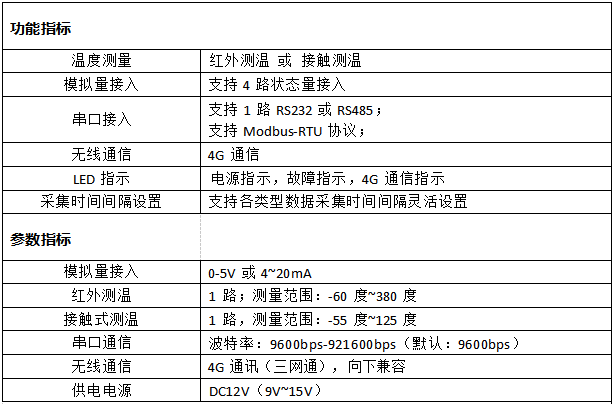

        安装在现场的硬件均为 4G 通讯传输，免去现场敷设通讯线缆的繁琐工程。终端为 DIN35 卡轨安装，并安装 4G 天线，将终端通电（12VDC）后，即完成设备安装，非常简单。

        硬件拥有良好性能及稳定性，在各种不同的环境的环境下，如高温、低温，高湿度，高盐度等，都能够长时间稳定运行。该硬件已在多个不同项目进行了批量使用，例如，在海南索道（高温、高湿度、高盐度）、钢铁厂（高温、高粉尘）。

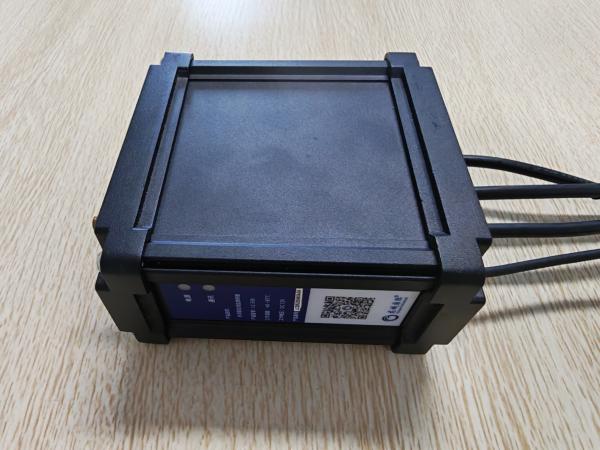

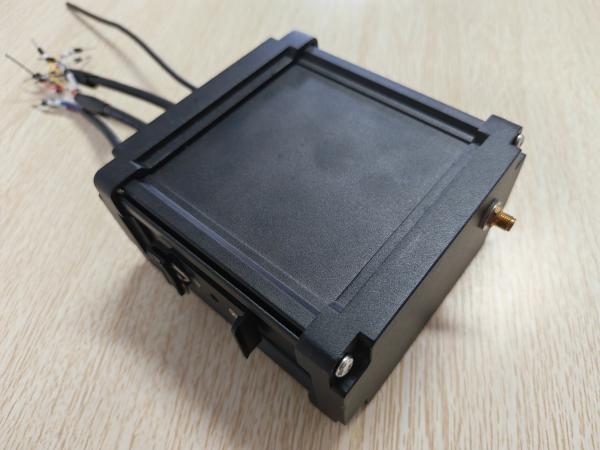

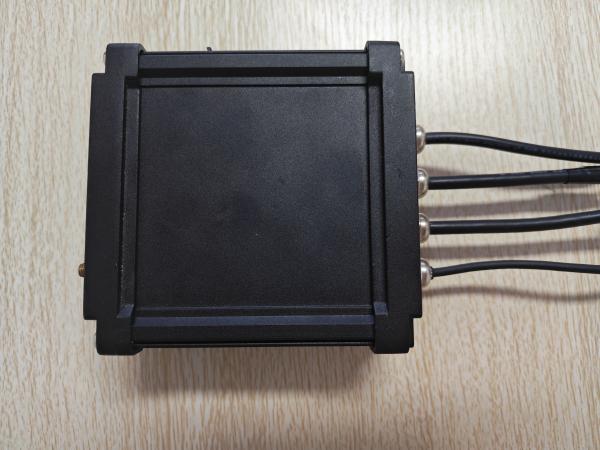

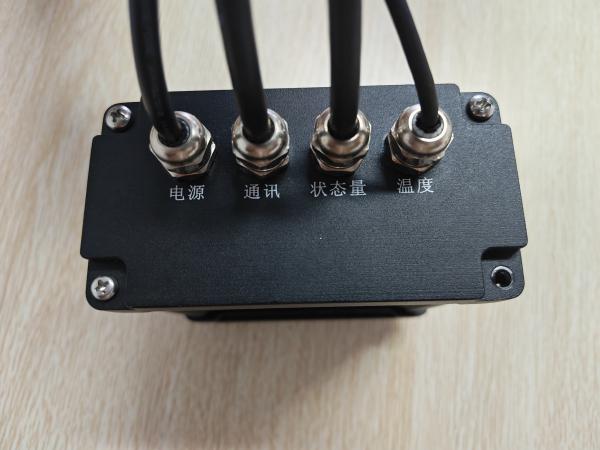

产品实拍

应用案例

1. 武汉某索道集团股份有限公司

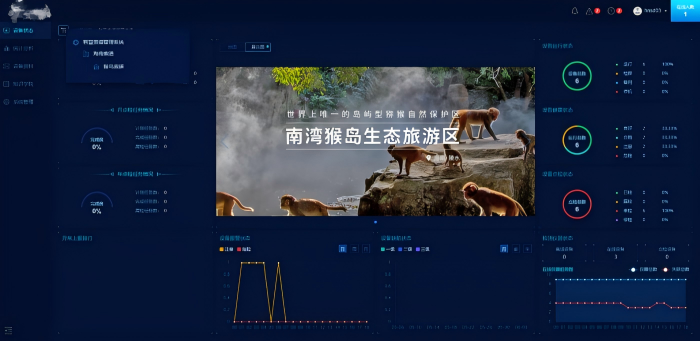

海南猴岛在线监测项目

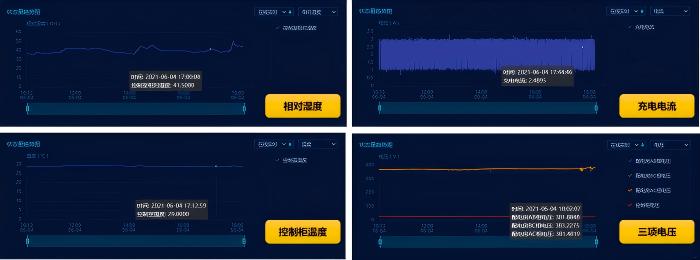

图. 2  多种状态量在线监测

2. 鞍山市某自动化有限公司

高压控制柜温度在线监测

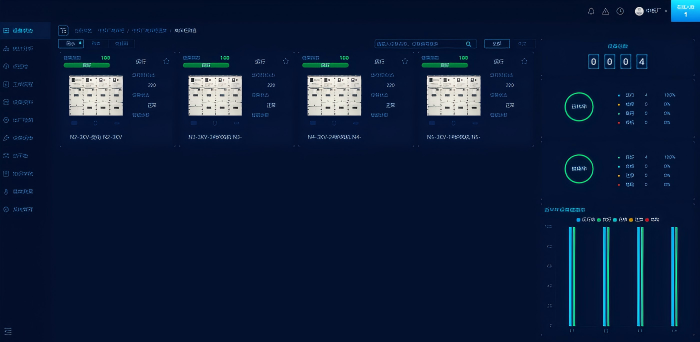

图. 3 485 通讯温度在线监测

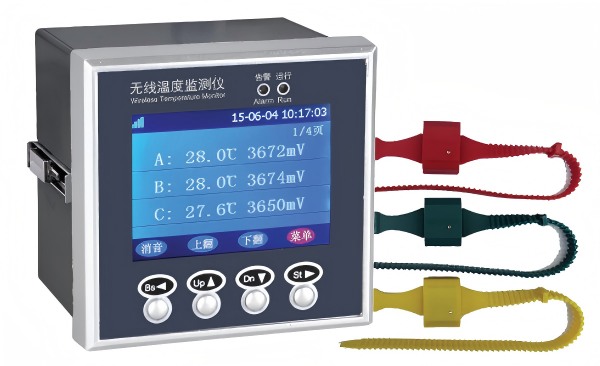

图. 4 现场使用硬件

技术路线

        LC530 定义为“LC 通讯模块”，主机提供 4 路状态量采集，1 路 DS18B20 温度采集功能；提供 2 路 RS485 接口，1 路 RS232 接口用于扩展模块采集功能；1 路IIC 通讯接口，用于连接其他 IIC 设备（如数字红外温度等）。

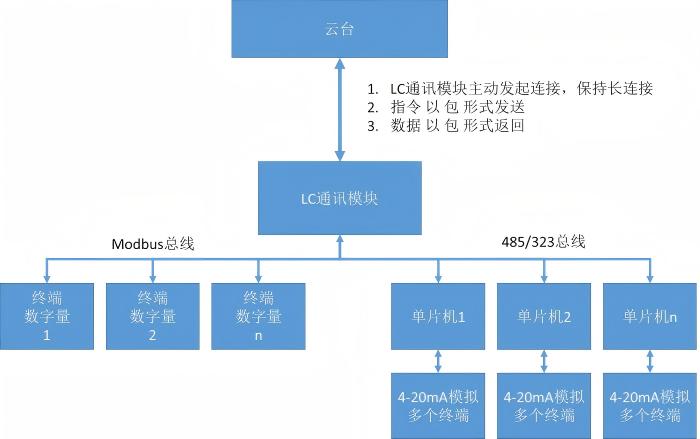

图. 5 整体技术结构

        整体设计思路以“框架”理念执行。

        云台与采集模块间的通讯采用成熟的 TCP/IP 协议进行通讯，并采用长连接方式，通讯模块仅负责命令的转发及校验，不对命令做储存操作。

采集命令

模块收到采集命令后，根据命令，依次对终端进行访问，采集数据后，进行组包并发送给云台

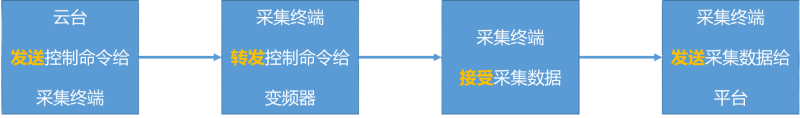

图. 6 采集命令流程

控制命令

模块收到控制命令后，必须与云台进行校验，命令没有错误，则可发送至终端

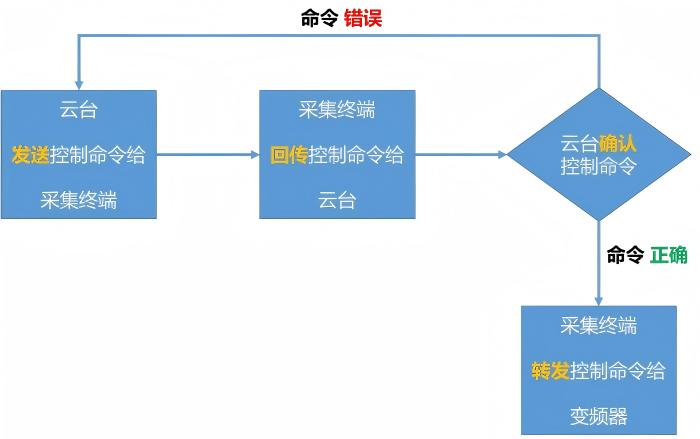

图. 7 控制命令流程
