产品简介

        LC-520 振动无线传感器主要用于监测机械设备的振动和温度，掌握设备的运行状态，保证设备的安全运行。LC-520 是集物联网和振动传感器为一体的新型振动测量仪，该测量仪集成了 三轴振动和温度传感器，高性能低功耗的 ARM 处理器，24 位 AD 转换器和数字信号处理单元，通过 Zigbee 与网关直接进行通信，将振动温度特征信息和实时波形传送到上位机监控软件。

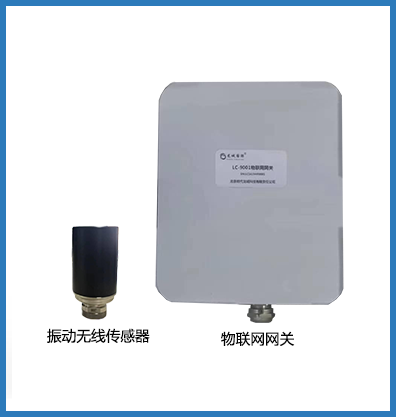

LC-520振动无线传感器及物联网网关

产品特点

• 高度稳定的电路设计和仪器结构设计，加以标准总线体系结构，使仪器具有 很高的可靠性及可维护性。

• 高精度数据采集，采用无线传输方式，辅以仪器独特的信号处理机制， 为测量人员提供快速、准确、可靠的测量分析结果。

• 使用方便简单，节约了测试中由于反复布设有线数据采集设备而消耗 的人力和物力。

• 灵活的软件配置，可使 LC-520 振动无线传感器适用于多种测试场合。客户可以根 据自身的需求，便捷的进行配置。

产品实物图

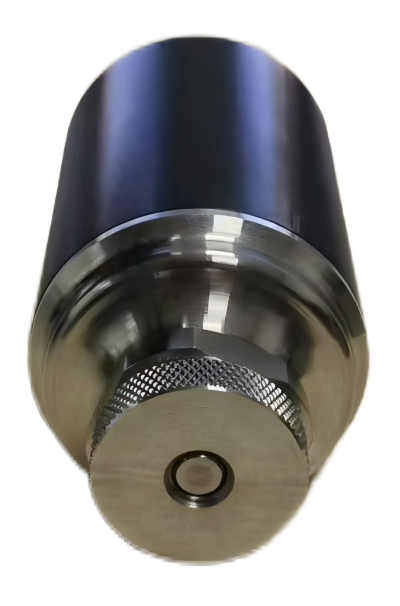

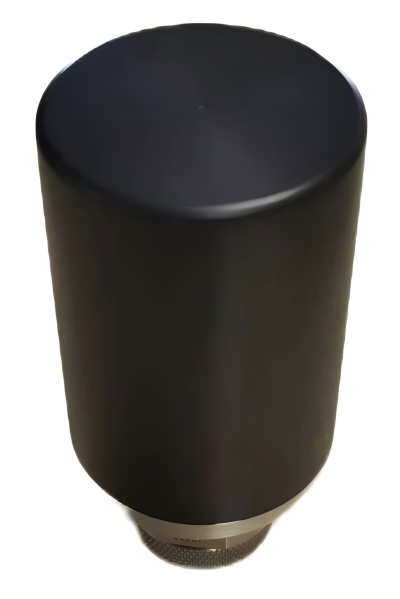

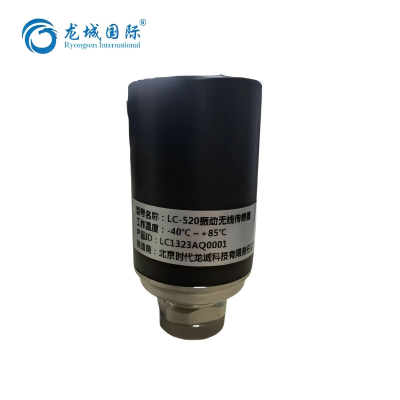

LC520振动无线传感器实物图

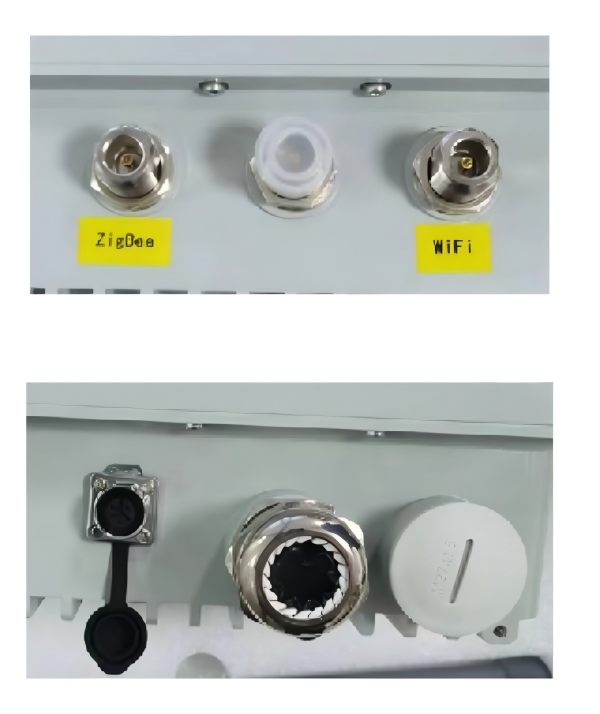

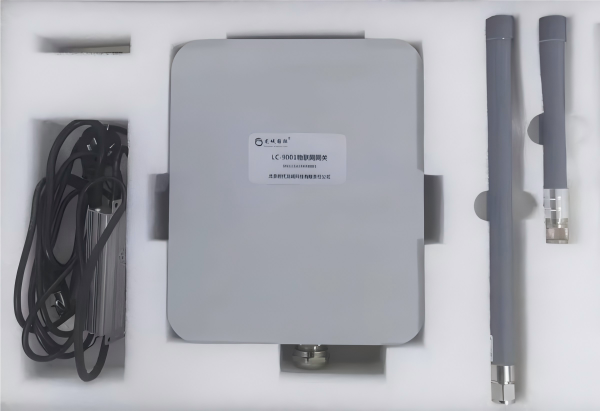

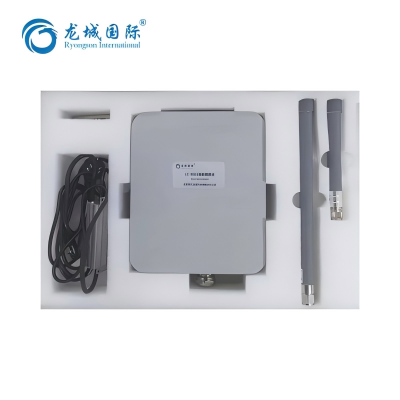

物联网网关

振动测量参数

• 量程：Z 轴： ±50g；X/Y 轴： ±16g

• 频率响应：Z 轴：1-12000Hz(±3dB)；X/Y 轴：0.5-1600Hz(±3dB)

• 采样频率：Z 轴：51200(zui大）、32768（默认）、16384、8192、4096 可选 X/Y 轴：4096 固定

• 采样长度：Z 轴：短波形长度 4096、8192、16384、32768、51200、65536、102400、131072

• 长波形长度：大于短波形长度且为 1024 的 2 次幂倍数，327680 max；X/Y 轴：短波形 4096；无长波

• 非线性度：≤1%

• 带宽内噪声：Z 轴：≤50ug/ √Hz  X/Y 轴：≤210ug/ √Hz

• 输出信号：Z 轴：加速度峰值、加速度有效值、速度有效值、包络值；原始 加速度波形；X/Y 轴：加速度有效值、速度有效值；原始加速度波形

温度测量参数

• 温度单元：LMT01

• 测温范围：-50℃~+150℃

• 测量精度： ±1℃

电气及结构参数

• 供电：DC3.6V（9AH 锂亚电池）

• 工作时间：内置 10 分钟特征值间隔，2 小时短波形间隔，24 小时长波形间 隔，工作 2 年以上

• 壳体材料：不锈钢、阻燃 ABS

• 最大发射功率：20dBm

• 通信距离：450m（可视、空旷、无障碍、无干扰），工业现场综合距离：50-150m

• 通信方式：2.4G

• 安装螺栓；M8

• 重量：225g

环境及防护参数

• 工作温度：-40℃~+85℃

• 工作湿度：10%～95%RH

• 防护等级：IP67

• 防爆等级：Exia I ICT4Ga
