振动在线监测智能终端
产品简介
LC-510A系列在线状态监测智能终端，专门针对设备的健康状态监测及故障诊断设计，用于长时间在线监测设备运行状态的设备，具备连续采集能力。在产品设计上充分考虑到了各工况下现场采集数业务需求，采用模块化设计。在嵌入式软件设计上,充分考虑了逻辑流程的合理性，实现了数据采集的便捷性。
在硬件设计上，智能振动监测终的电子部分选用了高可靠性的工业级元器件，保证了在各种工况下振动数据采集的稳定性和数据精度。设计了传感器灵敏度自动识别功能，自适应增益调整功能，宽频段数据采集功能，提高了设备在各类振动数据采集业务中的适用性。壳体选用铝合金作为机身材料，在机身耐腐蚀和抗冲击方面有比较好的机械性能，可以应对各种复杂工况。

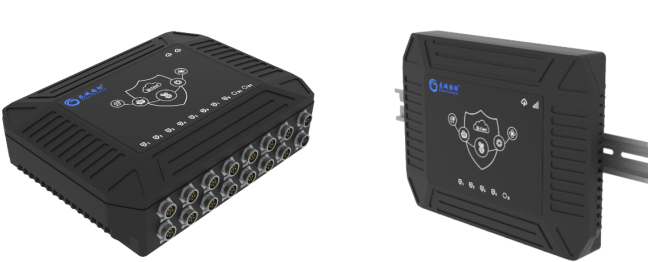

图. 1 在线状态监测智能终端（4通道）
图. 2 在线状态监测智能终端（8通道）
产品功能
1. 设备在线状态监测 – 早发现、早预防、状态维修
将传感器安装在现场设备上，并将其信号接入在线振动监测智能终端，在本地完成精确的设备数据采集，包括振动（加速度、速度、位移）、转速、温度、状态量、485通讯数据，之后通有线（网线、光纤）/无线（Wi-Fi、4G）通讯将数据上传至设备健康诊断平台。实现设备实时看护，有设备异常时，直接通过短信、微信、邮件、APP推送通知至企业相关管理人员、设备维护人员等。
企业/远程设备管理者，可通过电脑/手机APP进行远程访问，可对所有纳入监测的设备进行远程状态监测、数据分析以及故障诊断，及时发现设备的故障苗头，及时人为干预，避免缺陷恶化成大故障。

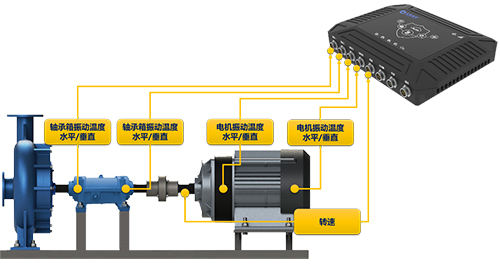

图. 3 设备在线监测示意图（风机，电机、轴承箱监测）

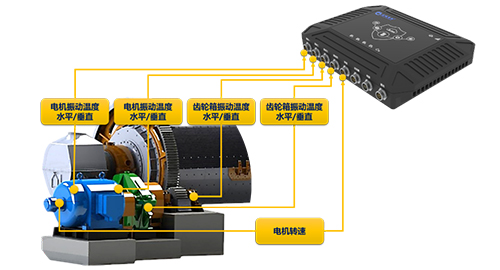

图. 4 设备在线监测示意图（球磨机，电机、轴承、齿轮箱监测）

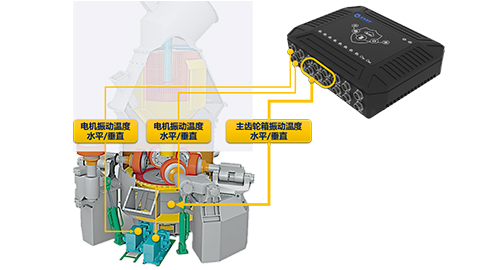

图. 5 设备在线监测示意图（立磨，电机、轴承、齿轮箱行星齿监测）

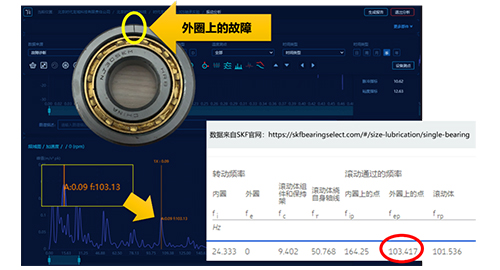

图. 6 轴承故障诊断
风机运行中即知配重质量与角度，特别适用于引风机，除尘风机等需要经常做动平衡的风机。根据数据统计，单台风机一年累计节省的电费就远超出万元。初次做动平衡时需要先加试重进行标定，之后系统自动记录动平衡参数，运行时即知风机动平衡配重。

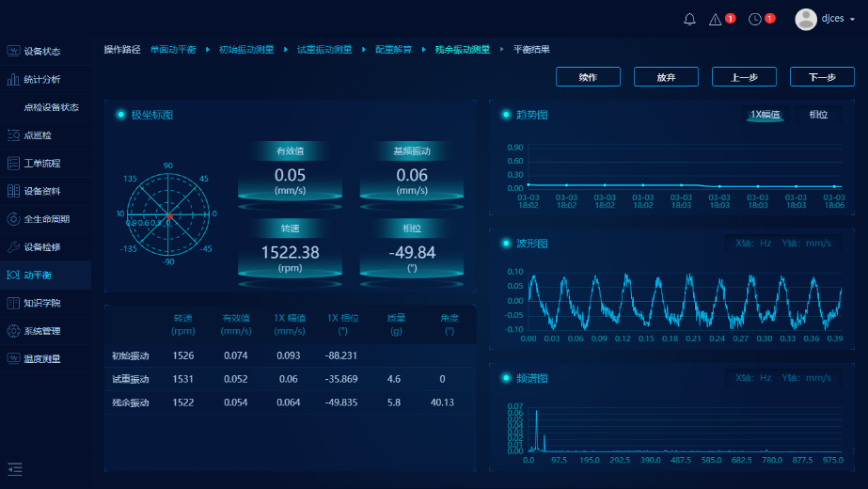

图.7 转子动平衡振动测量

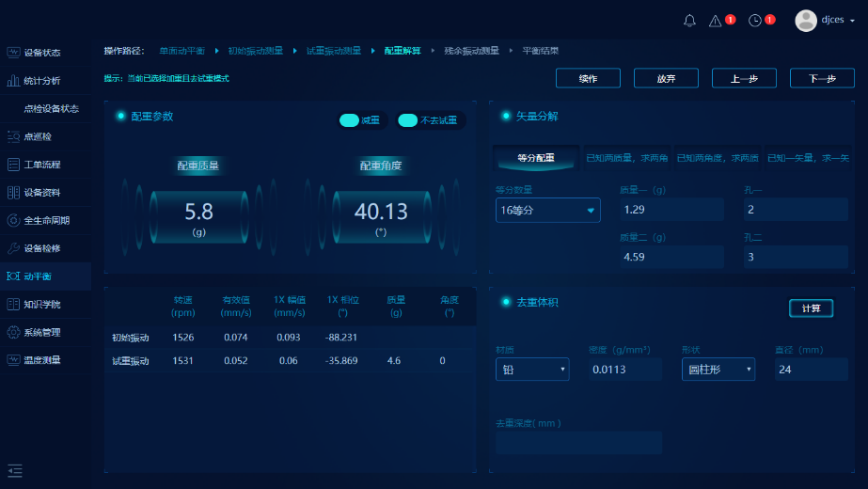

图.8 转子动平衡配重解算

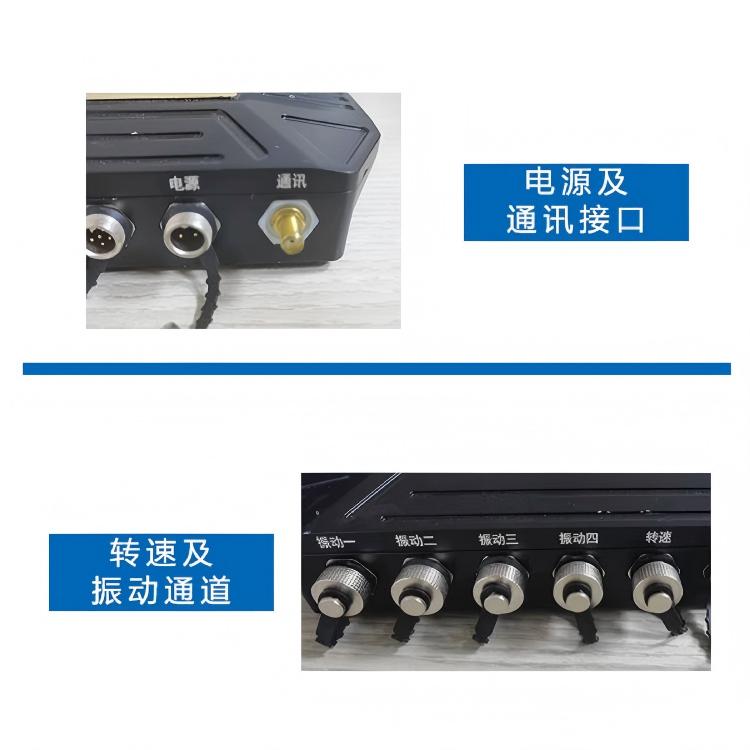

外观细节展示
