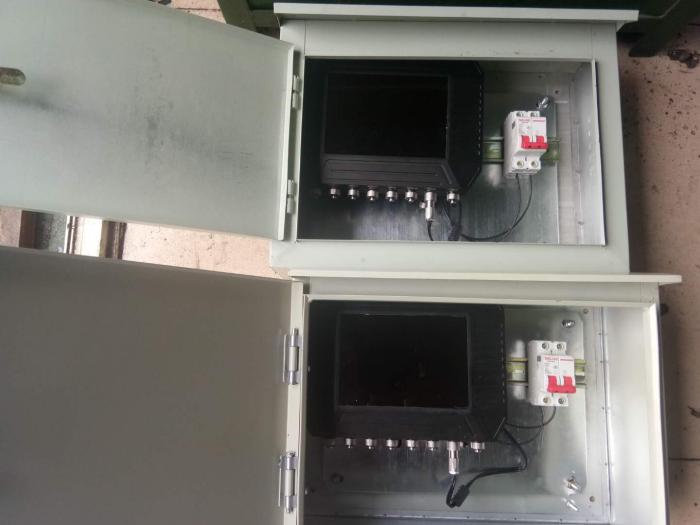

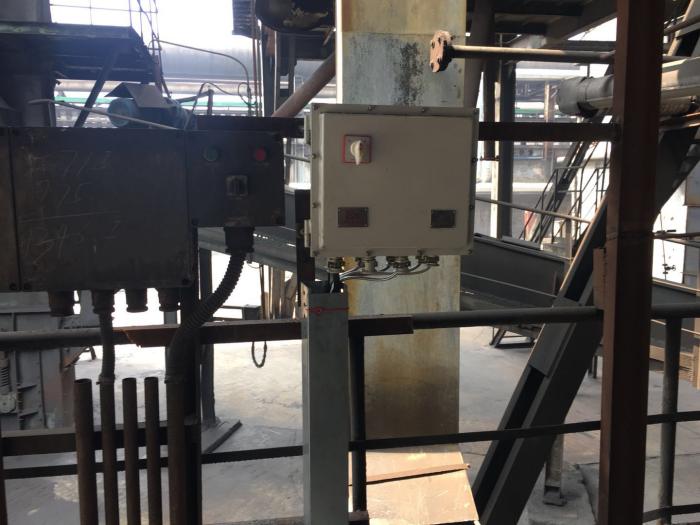

发电异常波形数据情况说明

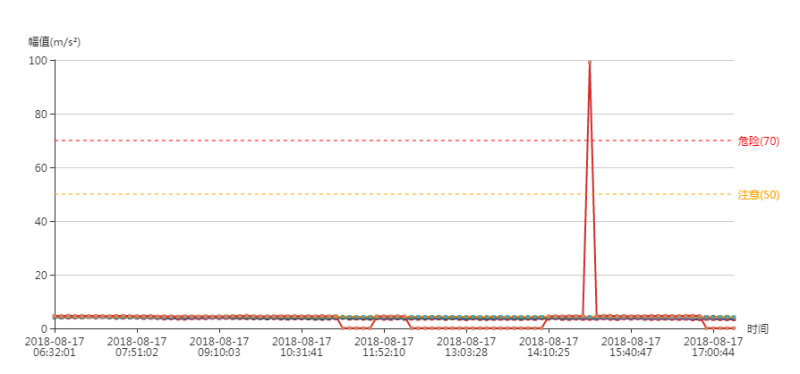

9号发电机加速度趋势图谱

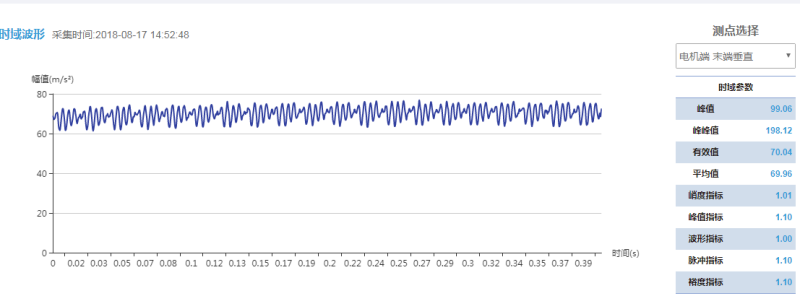

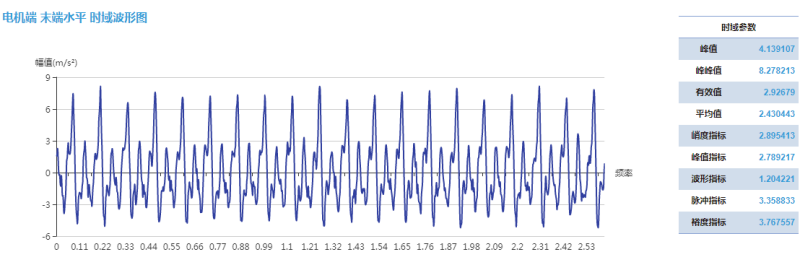

对应测点时域波形图

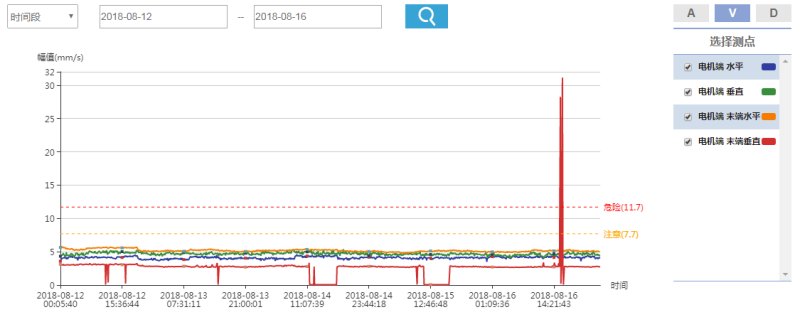

8.12-8.16趋势图

        通过图谱可以看出，加速度突然增大的振动波形不可取，是无效数据。

        但通过对8.12-8.16号振动趋势图，可以看出该发电机振动值异常。

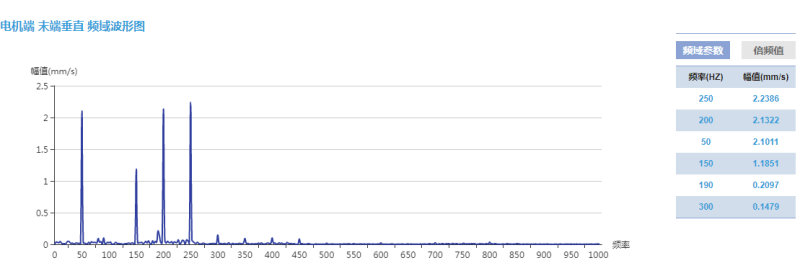

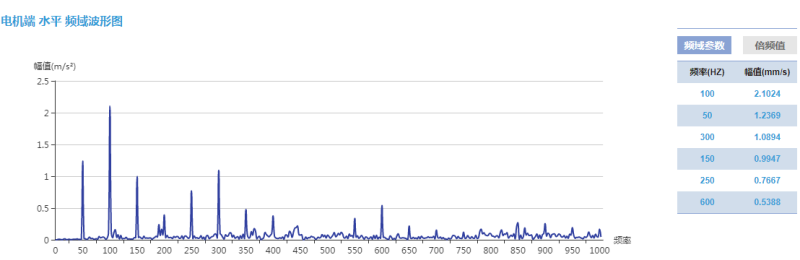

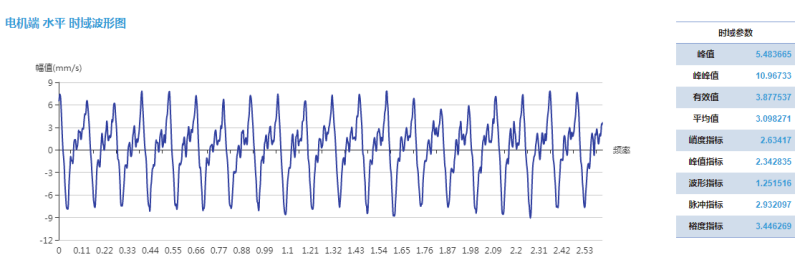

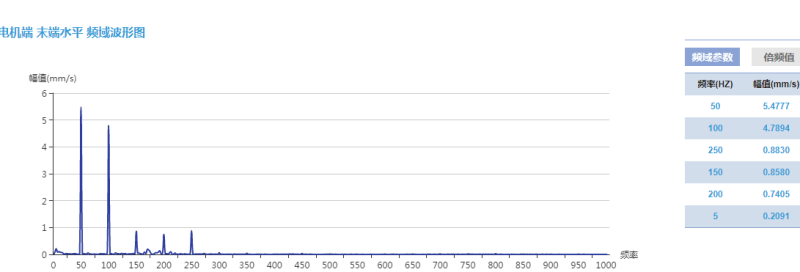

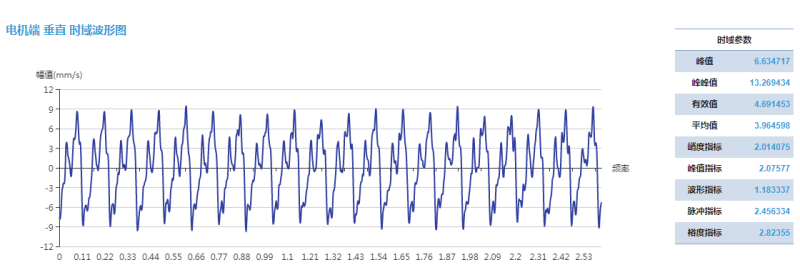

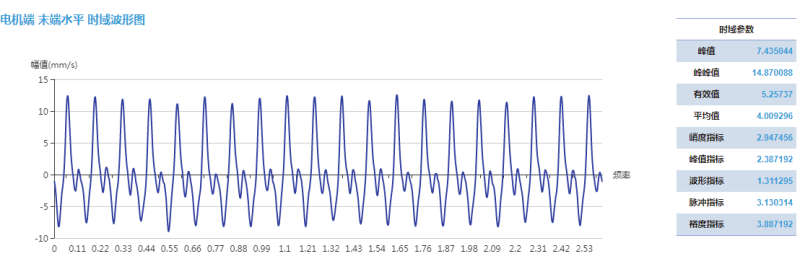

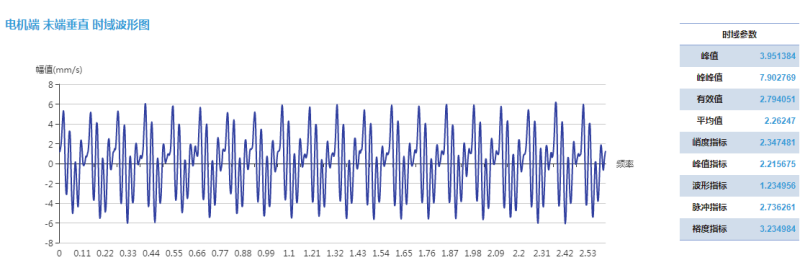

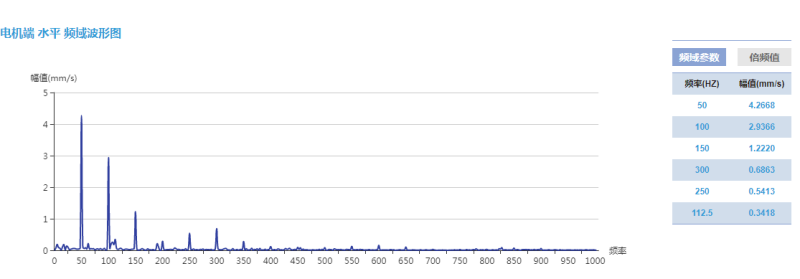

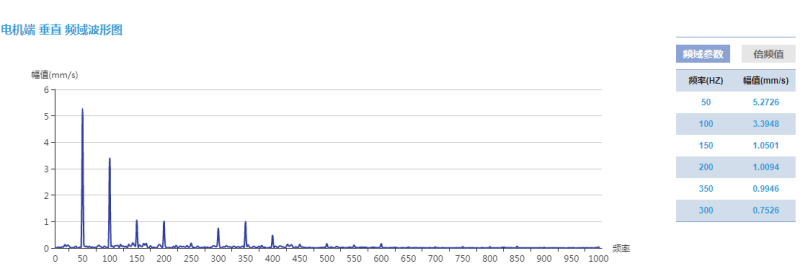

发电机测点速度振动波形

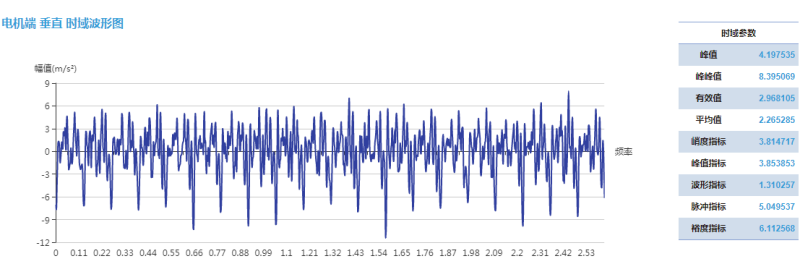

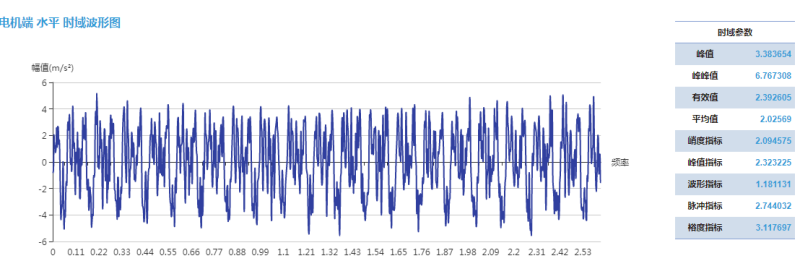

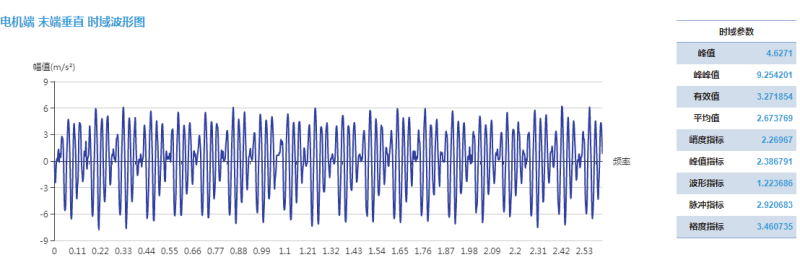

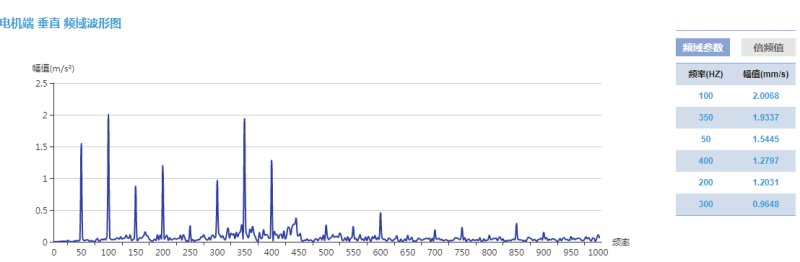

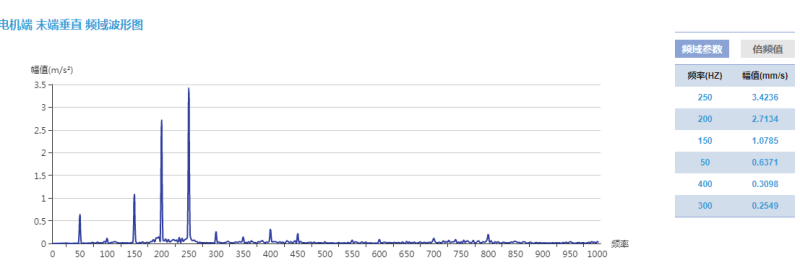

发电机测点加速度振动波形

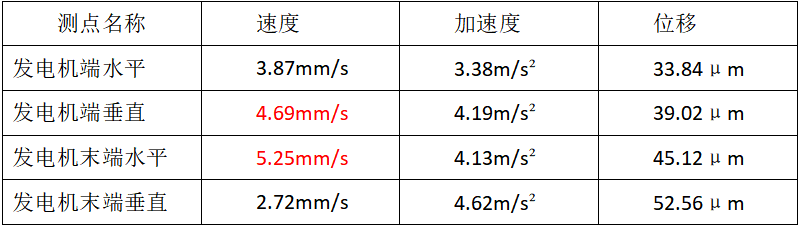

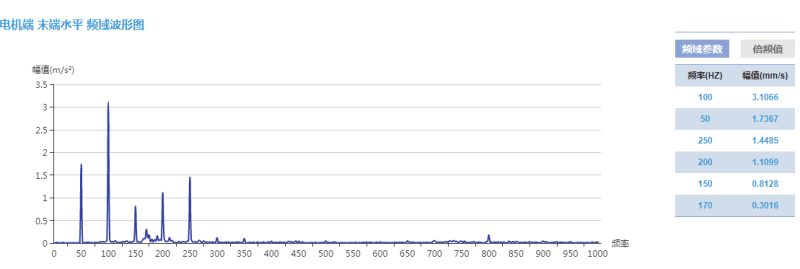

各测点振动幅值大小（截取某一时间段数据）

诊断措施：

        通过观察可以看出发电机末端振动数据颇大，末端水平5.25mm/s，8.12-8.16号振动数据趋势图观察可以看出，9#汽轮发电机一直处于这个振动状态，通过图谱可以看出，发电机前端水平、垂直1X、2X占主导频率，3X、4X、5X却伴随出现，说明发电机存在动平衡不良、同心度不对中。但通过发电机末端水平2X占主导频率,1X、3X、4X 、5X伴随。说明同心度不良。而发电机末端垂直，4X、5X占主导频率，1X、3X伴随。综合诊断，发电机存在动平衡问题，同心度不好，瓦座松动（前端、末端）。

处理建议：

1、建议检查发电机前端、后端瓦座间隙，检查轴承座底脚螺栓。

2、检查发电机与汽机同心度。

3、发电机转子动平衡校正
